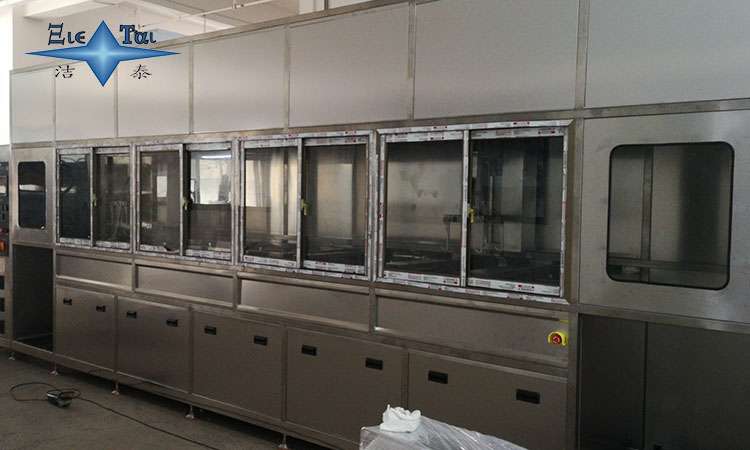

在金屬加工、電子制造、醫療器械等工業領域,超聲波清洗機是精密清洗的關鍵設備。一次錯誤的接線不僅會導致設備癱瘓,更可能引發觸電、短路甚至火災等重大安全事故。掌握工業級設備的規范接線方法,是保障生產安全與效率的基石。本文將詳解接線步驟、安全要點與常見問題排查。
一、安全第一:接線前的核心準備(生命線!)
- 斷電操作:?任何接線或維修前,務必切斷總電源,并掛上“禁止合閘”警示牌,使用驗電筆再次確認無電。
- 讀懂電氣圖紙:?仔細研讀設備隨附的《電氣原理圖》和《接線圖》,明確:
- 電源要求:電壓(單相220V / 三相380V)、頻率(50Hz/60Hz)、功率(KW)。
- 主電源線(L1, L2, L3 / L, N)、地線(PE)端子標識。
- 控制線路(如溫控、定時器、開關)接口。
- 工具與材料:
- 合格電工工具:?絕緣螺絲刀、剝線鉗、壓線鉗、萬用表。
- 匹配線材:?國標阻燃銅芯線,截面積嚴格按設備功率要求選擇(常見:≥4mm2主電源線,≥1.5mm2控制線)。
- 線號管/標記:?清晰標注每根線的功能(如L1, L2, L3, N, PE, 加熱, 超聲)。
- 銅質接線鼻(用于大功率端子壓接)。
- 環境檢查:?確保設備安裝位置干燥、通風良好,遠離易燃易爆物和水源。
二、接線步驟詳解(以常見三相380V為例)
- 打開電氣控制柜:?找到設備側面的電氣控制柜門,使用合適工具打開。
- 識別主電源輸入端子排:
- 通常位于柜內顯眼位置,標有?L1, L2, L3 (或U, V, W), N (零線), PE (接地)。
- 重要:?仔細核對圖紙與實物標識是否一致。
- 連接主電源線:
- 將來自車間的三相四線+地線電纜(L1, L2, L3, N, PE)穿過設備進線孔(需加裝防水接頭/鎖母)。
- 根據線徑和端子類型,使用壓線鉗可靠壓接接線鼻。
- 按標識對應連接:
- 黃線(或L1) → L1端子
- 綠線(或L2) → L2端子
- 紅線(或L3) → L3端子
- 藍線(或淡藍) → N端子
- 黃綠雙色線 →?PE接地端子(絕對不可省略或接錯!)
- 用適當力矩擰緊端子螺絲,確保無松動。完成后輕拉電線測試牢固性。
- (如適用)連接加熱器電源線:?若設備帶加熱功能,找到加熱器電源輸出端子(通常標有“Heater”或類似),按圖紙要求連接加熱棒電源線(通常為兩芯耐高溫線)。注意相位平衡(若多組加熱)。
- (如適用)連接換能器線:?超聲波發生器輸出端(標有“Transducer”或“UT”)連接至清洗槽底部的換能器組。通常為專用高頻線纜,插頭對接,務必插緊鎖死。避免拉扯或彎折過急。
- 連接控制信號線(可選):
- 若需外接啟動/停止按鈕、報警燈或與PLC通信,找到對應的控制端子排(如DI/DO, 24V, COM等),嚴格按圖紙定義連接。
- 整理線束:?使用扎帶將柜內線纜整齊捆扎,遠離發熱元件(如變壓器、加熱繼電器)和運動部件。確保柜門能順利關閉無擠壓。
三、通電前終極檢查與測試
- 目視復查:
- 所有接線是否與圖紙一致?重點:L1/L2/L3相序、N線、PE線!
- 端子螺絲是否全部擰緊無松動?
- 線頭有無裸露銅絲觸碰柜體或相鄰端子?
- 線號標記是否清晰無誤?
- 萬用表測試(斷電狀態下):
- 通斷測試:?檢查PE線是否從設備外殼到電源地線可靠連通。
- 絕緣電阻測試(推薦):?使用兆歐表(搖表)測量:
- 各相線(L1/L2/L3)對外殼(PE)的絕緣電阻 ≥?2MΩ。
- 相線間絕緣電阻 ≥?2MΩ。
- (三相設備)相序檢查(可選但重要):?若設備水泵、風機等對轉向有要求,需在通電瞬間觀察轉向或使用相序表確認。若反轉,任意調換兩相進線(如L1和L2)即可。
- 首次通電測試:
- 移除無關人員,合上總電源開關。
- 點動測試:?先不啟動超聲和加熱。觀察控制面板電源指示燈是否正常,檢查風扇(若有)是否運轉。
- 功能測試:?按步驟啟動加熱(觀察溫升是否正常)、啟動超聲波(觀察槽內水花是否均勻細膩,聽聲音是否正常高頻“嘶嘶”聲,無異常振動或噪音)。
- 漏電檢查:?用驗電筆觸碰設備外殼,應無帶電指示。如有條件,使用漏電保護器測試儀驗證。
四、常見接線錯誤與故障排查
- 故障:設備無反應,指示燈不亮
- 排查:總電源是否接通?斷路器/保險絲是否熔斷?N線是否接牢??輸入電壓是否正常?
- 故障:啟動后跳閘(漏保或空開)
- 排查:PE線是否可靠連接??內部元器件(如加熱管、電機)是否短路或嚴重漏電?進水導致絕緣下降?
- 故障:加熱不工作
- 排查:加熱繼電器是否吸合?溫控器設定是否正確?加熱管電源線是否接好?加熱管本身是否損壞?
- 故障:超聲波強度弱或無
- 排查:換能器線纜是否連接牢固?發生器是否有輸出(專業檢測)?換能器是否損壞或脫落?頻率設定是否匹配??液位是否過低?
- 故障:設備外殼帶電(極度危險!)
- 排查:PE線未接或虛接!?內部嚴重絕緣損壞。立即斷電檢修!
五、專業建議與注意事項
- 資質要求:?工業設備接線必須由持有有效電工操作證的專業人員進行。
- 定期維護:?定期(如每季度)檢查接線端子緊固情況,清理電氣柜灰塵,檢查線纜絕緣有無老化破損。
- 升級改造:?任何電路修改必須由專業人員依據規范進行,并更新圖紙。
- 安全文化:?操作人員應接受安全培訓,了解基本電氣危險和應急措施。
結語:規范是安全的護盾,細節是效率的基石
工業超聲波清洗機的接線絕非簡單的“連上線就能用”。它是一套嚴謹的技術流程,關乎人員生命、設備壽命與生產穩定。嚴格按照規程操作,敬畏每一伏電壓,緊固每一顆螺絲,標注每一根線號,方能確保這臺“清潔衛士”安全高效地運轉,為您的工業生產保駕護航。記住:在工業電氣領域,一次規范的接線,勝過百次盲目的搶修。
